黄丹
一氧化铅有两种变体：一种是红色四方
晶体，又称密陀僧。另一种是黄色正交晶体，又称铅黄，密度：8.0克/厘米3。两者的转变点为488.5°C，低于该温度时，
转化作用较缓慢。两者都难溶于水。一氧化铅能溶于酸；也能微溶于强碱溶液。在加热下，一氧化铅易被氢、碳、一氧化碳等还原成
金属铅。
一、 理化性质
物理性质
化学式：PbO
分子量：223.21
熔点：886℃
沸点：1470℃
相对密度：9.53（水=1）
折射率：2.67
蒸汽压：10 mmHg(0℃)

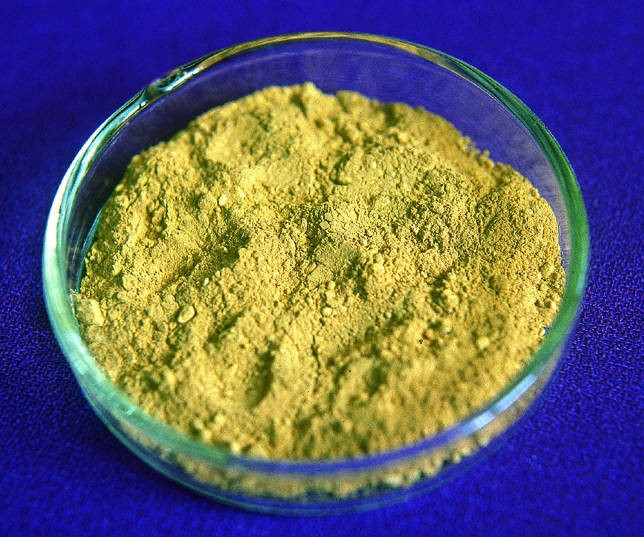

黄色四方晶系粉末
不溶于水和
乙醇，溶于
丙酮、
硝酸、液碱、
氯化铵。
化学性质
能与
甘油发生硬化反应。
稳定性：稳定。
禁配物：
强酸、
强碱。
聚合危害：不聚合。
化学反应方程式：
PbO(s)+CO(g)→ Pb(s)+CO2(g)
二、 合成方法
1. 金属铅氧化法：
将铅加热熔融，制成铅粒，然后在170～210℃进行磨粉，于600℃以上高温
焙烧氧化，再经粉碎，得到一氧化铅。其化学方程式为：2Pb+O2→2PbO。
2. 在一个2L的玻璃容器中，先将120g醋酸铅溶于250g水中，在强烈搅拌下加入1500mL浓氨水（15mol/L），立即形成白色胶状的碱式醋酸铅2Pb（OH）2·PbAc2沉淀，继续搅拌1～2h，白色沉淀转变为浅绿色结晶，有时要采用倾泻法用浓氨水洗涤几次，沉淀才发生转变。用2mol/L氨水洗涤沉淀，将湿沉淀收集在浅的玻璃器皿中，先在70～95℃下干燥，然后加热至150℃。大约可获得60g金丝雀黄氧化铅；
3. 在2L聚乙烯瓶中，让165g三水醋酸铅溶于350mL水中。该溶液以75mL/min速率通过1个铅柱纯化。铅柱是用玻璃柱（10×φ2.5cm）内填充325g纯铅制成的直径10～100μm的小球制成。纯化后的溶液收集在另1个2L聚乙烯瓶中。瓶里放一磁力搅拌子，在激烈搅拌下加入1650mL浓度为10mol/L氨水。几分钟后形成大量白色沉淀并转化为浅绿色沉淀。用2mol/L氨水经倾泻法洗
沉淀5次。然后加入200mL水，在80℃下混合10h，得到红色结晶，再用2mol/L氨水洗5次。95℃下白金皿中干燥。最后将干燥的红色PbO加热至150℃，可得80～85g超纯PbO；
4. 将工业氧化铅 （ 稍过量）溶解于醋酸水溶液中，加热至沸，反应生成醋酸铅。其化学方程式为：PbO+2HAc=PbAc2+H2O。保温静置，滤去不溶物，然后边搅拌边加入相对密度为 0.90～0.91的氨水（40℃），加热至55-60℃，继续搅拌。其化学方程式为：PbAc2+2NH4OH=PbO+H2O+2NH4Ac。当白色胶状物转变为黄绿色至易下沉的黄色氧化铅后，停止加热，过滤，沉淀用热水洗涤至合格，甩干并干燥，即得试剂氧化铅。
三、 应用领域
1. 用于冶炼金属铅，制铅玻璃、铅化合物、
催化剂和油漆催干剂等。
2. 用作
分析试剂、
硅酸盐的助熔剂，也用于
氨基酸的
沉淀。
3. 主要用于
电子管、
显像管、
光学玻璃和防X射线的铅玻璃及防辐射橡胶制品。
4. 用于制造
聚氯乙烯塑料稳定剂。是其它铅盐的原料。在油漆工业中与油制成铅皂，用作油漆中的催干剂。用于制造高折射率光学玻璃、陶瓷瓷釉、精密机床的平面研磨剂，是医用原料、橡胶着色剂。还用于蓄电池极板制造及石油精制等。
四、 运输信息
1. 包装方法
塑料袋或二层牛皮纸袋外全开口或中开口钢桶；塑料袋外榫槽接缝木箱；螺纹口玻璃瓶、铁盖压口玻璃瓶、塑料瓶或金属桶（罐）外普通木箱。
2. 运输事项
运输前应先检查包装容器是否完整、密封，运输过程中要确保容器不泄漏、不倒塌、不坠落、不损坏。严禁与酸类、
氧化剂、食品及食品添加剂混运。运输时运输车辆应配备泄漏应急处理设备。运输途中应防曝晒、雨淋，防高温。
