硬脂酸盐
1.  硬脂酸锌
硬脂酸锌主要用作苯乙烯树脂、酚醛树脂、胺基树脂的润滑剂和脱模剂。同时在橡胶中还具有硫化活性剂，软化剂的功能。
1.1    物理性质
密度:1.095g/cm3
熔点:118-125℃
分子式：C36H70O4Zn
线性分子式： [CH3(CH2)16COO]2Zn
白色粉末，不溶于水，溶于热的乙醇、苯、甲苯、松节油等有机溶剂；遇到酸分解成硬脂酸和相应的盐；在干燥的条件下有火险性，自燃点900℃；有吸湿性。
1.2    质量规格

检验项目	标准要求
外观	白色微细粉末
金属锌含量	10.3%-11.3%
游离酸脂肪酸	=<1.0%
干燥失重	=<1.0%
熔点	120±5℃
粒度	99%通过325目


1.3    用途说明
用途与用法：硬脂酸锌可用作热稳定剂；润滑剂；润滑脂；促进剂；增稠剂等。例如一般可作为PVC树脂热稳定剂。用于一般工业透明制品；与钙皂并用，可用于无毒制品，一般本品多用于软制品，但近年已经开始用硬透明制品如矿泉水瓶，上水管等制品，本品润滑性好，可以改善结垢析出现象，还可作为润滑剂，脱模剂，和油漆的平光剂，涂料的添加剂。
包装：本品包装采用内衬塑料薄膜的双层塑料编织袋包装，每袋净重25Kg。
贮运：本品防潮，防淋，防晒，贮于阴凉干燥处。
1.4    产品分类
可分为固性硬脂酸锌和水性硬脂酸锌：
硬脂酸锌的生产方法有两种：水法和熔融法。通常来说，水法生产地硬脂酸锌显酸性，熔融法显碱性。
水法又称湿法在水为介质的条件下，加入催化剂，控制一定的温度、压力，然后加入金属氢氧化物，通过催化剂将金属离子置换到催化剂上，然后通过催化剂本身再置换到硬脂酸上，从而达到生成金属盐的目的。催化剂经过后序处理，循环利用。硬脂酸盐经过离心、烘干、研磨得到目数在200-600目的符合行业标准的产品。水法生产通常硬脂酸会稍过量，因此反应后成品显酸性。
熔融法又称干法，是指在熔融的硬脂酸中，直接加入金属氧化物（间接法氧化锌），（当然在催化剂存在的条件下，不然反应的转化率会很漫长很漫长的）控制一定的温度压力及搅拌速度，通过反应得到硬脂酸盐。干法生产的产品由于催化剂的存在一般的反应结果都可以得到完全反应，金属氧化物稍过量，因此检测上的时候产品显碱性。
1.5    储运特性
【操作注意事项】密闭操作，局部排风。操作人员必须经过专门培训，严格遵守操作规程。建议操作人员佩戴自吸过滤式防尘口罩，戴化学安全防护眼镜。远离火种、热源，工作场所严禁吸烟。使用防爆型的通风系统和设备。避免产生粉尘。避免与氧化剂、酸类接触。搬运时要轻装轻卸，防止包装及容器损坏。配备相应品种和数量的消防器材及泄漏应急处理设备。倒空的容器可能残留有害物。
【储存注意事项】储存于阴凉、通风的库房。远离火种、热源。应与氧化剂、酸类分开存放，切忌混储。配备相应品种和数量的消防器材。储区应备有合适的材料收容泄漏物。
2.  硬脂酸钙
l  白色粉末，不溶于水，冷的乙醇和乙醚，溶于热苯、苯和松节油等有机溶剂，微溶于热的乙醇和乙醚。加热至400℃时缓缓分解，可燃，遇强酸分解为硬脂酸和相应的钙盐，有吸湿性。
l  由氯化钙与硬脂酸和棕榈酸钠盐的混合物反应生成用水洗涤去除氯化钠得到硬脂酸钙。
1)   物理性质
密度：1.08g/cm³   熔点：150-155℃
分子式：C36H70O4Ca
线性分子式： [CH3(CH2)16COO]2Ca
2)   质量规格

检验项目	标准要求
外观	细小，轻的白色粉末
金属钙含量	6.5%-7.3%
游离酸（以硬脂酸计）	<=1.0%
干燥失重	<=3.0%
熔点	140-158℃
粒度	99%通过325目
堆密度	0.1-0.35g/ml


3)   用途说明
本产品广泛用于食品、医药、化妆品、塑料、橡胶等行业，主要作润滑剂，乳化剂、稳定剂，脱模剂、促进剂、化妆品基料等。在硬质塑料制品中可提高凝化速度。也可用于食品包装、医疗器械等无毒的体质薄膜，同时具有稳定剂效果，长期稳定性较好。在聚乙烯、聚氯乙烯的稳定剂兼润滑剂，在聚乙烯和聚丙烯中作为卤素吸收剂，可以消除树脂中残留的催化剂对树脂颜色和稳定性的不良影响。在国内外广泛用作提高塑料的耐热性，改善耐气候性初期着色性和透气性，将取代有相同性能否有毒稳定剂。
4)   贮藏运输
l  贮存于干燥、通风的仓库内。搬运时要轻装轻卸，防止包装损坏。
l  按照一般化学品规定贮运。
5)   包装说明
包装外用编织袋内衬高压聚乙烯薄膜袋25公斤/袋，也可根据顾客协议包装。

3.  硬脂酸钡
白色或微带黄色无定型粉末，熔点>225℃，对中枢神经有刺激作用，溶于热乙醇、苯、甲苯和其他非极性溶剂，不溶于水和乙醇。在有机溶剂中加热溶解后冷却时成胶状物，在空气中有吸水性。无硫化物污染性。遇强酸分解为硬脂酸和相应的钡盐。
1)   物理性质
l  比重：1.145   密度：1.145g/cm³  熔点：>225℃  闪点：260℃
l  白色轻质粉状，不溶于水，溶于热乙醇。
l  溶于苯、甲苯和其它非极性溶剂，在空气中有吸水性。
l  分子式：C36H70O4Ba
2)   化学性质
l  在有机溶剂中加热溶解后经冷却变成胶状物。可燃，燃烧产生刺激烟雾。
l  遇强酸分解成硬脂酸和相应的钡盐。
l  毒理学数据：典型的中毒症状是呕吐、腹痛、血压升高、脉搏跳动紊乱等。
l  生态学数据：该物质对环境可能有危害，对水体应给予特别注意。
3)   制备
Ø   硬脂酸和碳酸钡或氢氧化钡作用，或硬脂酸钠溶液与稀氯化钡溶液反应而制得。
由硬脂酸与氢氧化钠溶液进行反应，再与氯化钡溶液进行反应而制得。
Ø  硬脂酸钠的制备将硬脂酸加入反应釜，搅拌下用20倍(质量)的热水溶解，在80℃左右加入密度为1074kg/m³的烧碱液，生成稀的硬脂酸钠溶液。
Ø  硬脂酸钡的制备在上述制备的硬脂酸钠溶液中加入密度为1074kg/m³的氯化钡溶液，于70℃左右进行复分解反应，产物硬脂酸钡以沉淀析出。经过滤、水洗，再于100～110℃进行干燥，即得成品。
Ø  将48g氢氧化钡[Ba(OH)2·8H2O]悬浮在300mL水中,温度为23℃。再将95.3g硬脂酸于25℃溶解在400mL水中，并加入4g浓度为28%～29%的氨水，制成乳液。将硬脂酸乳液于1.5h内在充分搅拌下逐渐加到氢氧化钡悬浮液中，得到白色不溶产物后，滤出，干燥，即得到硬脂酸钡产品。
4)   用途
a)   用作机器的耐高温润滑剂、橡胶制品的耐高温助剂、聚氯乙烯塑料的耐光耐热稳定剂；
b)   用作聚氯乙烯制品的热稳定剂；
c)   用作防水剂、润滑剂和轴承填衬料；
d)   用做橡胶制品的耐高温粉沫。可作为聚氯乙烯的稳定剂兼润滑剂，在所有碱土金属的硬脂酸盐中，该品长期耐热性最佳。主要用于软质透明薄膜、薄板、人造革以及硬质板、管等。还可用作耐高温脱模剂和机械用高温润滑剂。
e)   该品可用作氯乙烯共聚物的热稳定剂。具有良好的长期耐热性及润滑性，稳定效果比硬脂酸钙大，但不及硬脂酸铅。与镉皂、锌皂或环氧化合物并用有良好的协同效应。一般用量为01%～2%。与少量的铅系稳定剂并用能改善制品的电性能。
f)   该品主要用于透明薄膜、薄片、人造革、硬质板材和管材等。在耐硫化人造革配方中常与锌皂并用。在管材与电缆料中常与盐基性铅盐和铅皂配合。在波纹板中，常与镉皂、铅皂及盐基性铅盐配合。本品无硫化物污染性。用量大时有离析结垢现象。本品还可用作耐高温脱模剂和机械用高温润滑剂。
5)   注意事项
Ø  安全信息

类别	有毒物品
毒性分级	中毒
危险类别码	20/22
安全说明	28
危险品运输编号	1564
TECS号	WI2840000
储运特性	通风低温干燥
可燃性危险特性	可燃，燃烧产生刺激烟雾


Ø  急救措施
a)   急性毒性：口服-大鼠LD₅₀: 2506 毫克/公斤；口服-小鼠LD₅₀：1832 毫克/公斤。
b)   皮肤接触：脱去并隔离被污染的衣服和鞋。对少量皮肤接触，避免将物质播散面积扩大。注意患者保暖并且保持安静。
c)   眼睛接触：如果皮肤或眼睛接触该物质，应立即用清水冲洗至少20min。
d)   吸入：移患者至空气新鲜处，就医。如果患者呼吸停止，给予人工呼吸。如果患者食入或吸入该物质不要用口对口进行人工呼吸，可用单向阀小型呼吸器或其他适当的医疗呼吸器。如果呼吸困难，给予吸氧。
e)   食入：吸入、食入或皮肤接触该物质可引起迟发反应。确保医务人员了解该物质相关的个体防护知识，注意自身防护。
f)   呼吸系统防护：高于NIOSHREL浓度或尚未建立REL，任何可检测浓度下：自携式正压全面罩呼吸器、供气式正压全面罩呼吸器辅之以辅助自携式正压呼吸器。逃生：全面罩高效微粒空气净化呼吸器、自携式逃生呼吸器。
Ø  健康危害
高浓度或反复接触可引起虚弱，肢体、心脏和呼吸系统麻痹。
Ø  应急处理
如果该物质或被污染的流体进入水路，通知有潜在水体污染的下游用户，通知当地地方卫生、消防官员和污染控制部门。
Ø  危险特性
与氧化剂接触会引起着火和爆炸。
Ø  灭火方法
使用干粉、抗醇泡沫、二氧化碳灭火。在安全防爆距离以外，使用雾状水冷却暴露的容器。若冷却水流不起作用(排放音量、音调升高，罐体变色或有任何变形的迹象)，立即撤离到安全区域。
Ø  储存事项
ERG指南(化学毒物应急指南)：154 ERG指南分类：有毒和/或腐蚀性物质(不燃的)

4.  硬脂酸铅
白色粉末，不溶于水，溶于热乙醇、苯和松节油，在有机溶剂中加热溶解而冷却后成为胶状物，遇强酸分解成硬脂酸和相应的盐，有吸湿性。
²  物理参数
熔点:103-110℃
²  质量规格
铅含量:26.5-27.5%
游离酸(以硬脂酸计):≤1.0%
水份:≤1.0%
25Kg/袋
分子式：C36H70O4Pb
²  性质与稳定性
在有机溶剂中加热溶解后再经冷却变成胶状物。遇强酸分解为硬脂酸和相应的铅盐。在空气中有吸湿性。本品有毒！易受硫化物污染。不溶于水，溶于热的乙醇。
²  合成方法
a)   采用复分解法。先将硬脂酸以20倍重量的热水溶解，在90℃左右加入浓度10波美的烧碱，生成稀皂液。然后，在同一温度下加入硝酸铅溶液进行复分解。产生的硬脂酸沉淀用水洗涤，离心脱水，再于100℃左右进行干燥，即得成品。原料消耗定额：硬脂酸（酸值198-205，碘值<4）740kg/t、烧碱（30%）370kg/t、乙酸铅（98%）540kg/t。
b)   将计算量的硬脂酸的乙醇溶液与醋酸铅的水溶液混合搅拌，析出硬脂酸铅皂，用水倾泻法洗至无游离的铅离子存在。抽滤分出沉淀，干燥后用甲苯或95%的乙醇重结晶，得到的产品在烘箱中于80℃下干燥至恒重
c)   将硬脂酸加入反应釜熔融后，加入氢氧化钠溶液，搅拌反应，生成硬脂酸钠皂化液，然后加入稀的乙酸铅溶液，继续搅拌反应，出料、脱水、干燥、粉碎、过筛，即可得到硬脂酸铅粉末。

²  用途说明
a)   硬脂酸铅可作为聚氯乙烯的热稳定剂和润滑剂，具有良好的润滑性和光热稳定性。与镉皂、钡皂或有机锡化合物并用有良好的协同效应，可用于各种不透明的硬质和软质聚氯乙烯制品，如硬管、硬板、薄板、薄膜和人造革，特别适用于电线电缆料，可赋予制品优良的电性能。本品有毒性，易受硫化物污染，用量大时易喷霜，而且其在加工过程中与树脂中的氯化氢反应所生成的氯化铅，会影响制品的透明性。本品还可用作油漆的催干剂和平光剂以及润滑脂的增厚剂。
b)   用作聚氯乙烯的热稳定剂和润滑剂。热稳定效能比硬脂酸钙大，并兼有较好的光稳定作用。与镉皂、钡皂或有机锡化合物有良好的协同作用。但本品易受硫化物污染，用量大时会喷霜。而且在加工过程中会与树脂中的氯化氢反应生成氯化铅，影响制品的透明性。因此，本品主要用于各种不透明的硬质和软质聚氯乙烯制品，如聚氯乙烯70℃护套级电缆料、90℃及105℃电缆料、聚氯乙烯管材、管件、异型管、硬板、鞋料等。因本品不溶于水，故在硬质聚氯乙烯饮水管的配方中也可使用。
c)   在油田化学品中用作润滑解卡剂、钻井液的消泡剂。还用作油漆防沉淀剂、织物放水剂、润滑油增厚剂、塑料耐热稳定剂等，用于不透明的软质和硬质聚氯乙烯制品的稳定剂。
²  贮藏运输
密封阴凉干燥通风处保存。
5.  硬脂酸镁
硬脂酸镁为白色轻松无砂性的细粉；微有特臭；与皮肤接触有滑腻感。本品在水、乙醇或乙醚中不溶，主要用作润滑剂、抗粘剂、助流剂。特别适宜油类、浸膏类药物的制粒，制成的颗粒具有很好的流动性和可压性。在直接压片中用作助流剂。还可作为助滤剂、澄清剂和滴泡剂，以及液体制剂的助悬剂、增稠剂。
²  性质
分子式：C36H70O4Mg
性状描述：白色轻松无砂性的细粉；微有特臭；与皮肤接触有滑腻感，不溶于水、乙醇和乙醚，溶于热水、热乙醇，遇酸分解为硬脂酸和相应的镁盐。

²  质量规格
氧化镁含量：6.7-7.5%  硫酸盐：<=0.6%  氯化物：<=0.15%  重金属：<=5ppm
25Kg/袋
²  用途
稳定剂、润滑剂、医药片剂原料
²  鉴别
取本品约10g ，加稀硫酸25ml与热水100ml ，加热并时时搅拌，使脂肪酸成油层分出，保留水层，取油层用沸水洗涤至洗液不显硫酸盐的反应，放冷，分去水层，加热使油层熔化，趁热滤过，在105 ℃干燥后，依法测定凝点（附录Ⅵ D）,应不低于54℃。上述遗留的水层显镁盐的鉴别反应。
²  储运特性
储存在密闭的容器中。请与氧化性物质接触。储存于阴凉，干燥，通风良好的地方远离不相容物质。
6.  硬脂酸钾
ü  基本信息
中文别名： 十八酸钾盐
分子式： C18H35O2K
分子量： 322.57
纯度： ≥98.0%
ü  性状描述
白色粉末，可溶于热水或醇，溶液因水解呈碱性。
ü  质量规格
纯度:≥98.0%        酸值:196~211              碘值:≤4.0
干燥失重:≤3.0%     重金属(以Pb计):≤0.001%   砷(以As计):≤0.0003%

ü  用途说明
作为阴离子型表面活性剂，广泛用于丙烯酸酯橡胶皂/硫磺并用硫化体系。 阴离子型表面活性剂。通常被称为钾肥皂或软肥皂，主要用用于膏霜类和香波类化妆品，作为乳化剂和洗涤剂。具有很高的乳化效率，但对硬水敏感，能与硬水生成钙皂，使乳状液变型或破坏，是一种钙敏乳化剂，因此在化妆品生产过程中应加以注意。
ü  贮藏运输
     25Kg/袋，密封阴凉干燥通风处保存
7.  硬脂酸钠
ü  基本信息
l  中文别名： 十八酸钠盐
l  分子式： C17H35COONa
l  线性分子式： CH3(CH2)16COONa
l  分子量： 306.46
l  熔点： 250～270℃
l  纯度： ≥98%
ü  性状描述
l  白色细微粉末或块状固体，有滑腻感，有脂肪味，在空气中有吸水性。微溶于冷水，溶于热水或醇溶液，水溶液因水解而呈碱性。
l  物化性质:外观为白色粉末，具有脂肪气味，有滑腻感，溶于热水和乙醇，遇酸分解成硬脂酸和相应的钠盐。
ü  合成方法
a)   将硬脂酸加入反应釜中，加热至熔融，再在搅拌下加入NaOH水溶液，在65℃加热2h，pH值控制在8.0～8.5。喷雾干燥得产品。C17H35COOH+NaOH;C17H35COONa+H2O
b)   将10g硬脂酸溶于100mL 95%乙醇中，用0.5mol/L的氢氧化钠乙醇溶液滴定，以酚酞作指示剂，滴定到等当点后，将析出的硬脂酸钠皂抽滤分出。粗产品可用95%乙醇重结晶，得纯品。


ü  质量规格
纯度:≥98%
游离酸:≤0.5%
水份:≤1.5%
规格：25Kg/袋
ü  用途说明
稠化剂；乳化剂；分散剂；粘合剂；腐蚀抑制剂
ü  贮藏运输
    密封阴凉干燥通风处保存肪味，易溶于热水或醇水，在空气中有吸水性，溶液因水解呈碱性。,应保存于阴凉, 干燥, 通风的地方。
ü  主要用途
a)   洗涤剂：用于控制漂洗过程中的泡沫。（硬脂酸钠是肥皂的主要成分）
b)   乳化剂或分散剂：用于聚合物的乳化和抗氧化剂中等。
c)   腐蚀抑制剂：聚乙烯包装膜中使其具有保护性能等。
d)   化妆品：剃须凝胶，透明粘胶等
e)   粘合剂：用作天然胶再粘贴纸片。

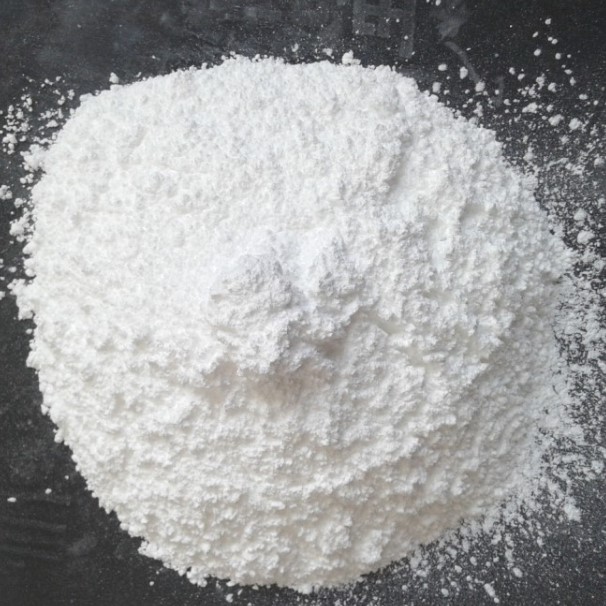

       硬脂酸锌效果图如下：

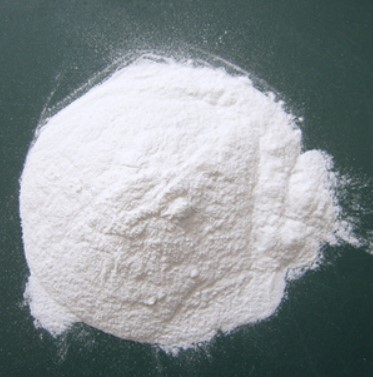

硬脂酸钙效果图如下

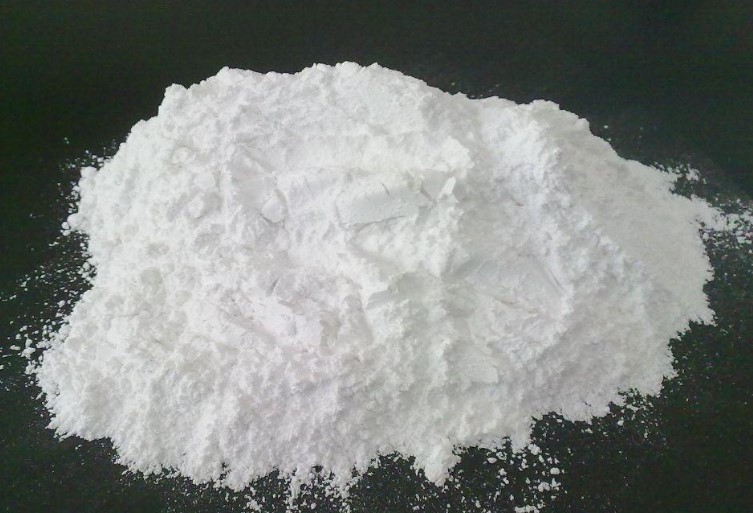

硬脂酸钡效果图：


硬脂酸铅：



硬脂酸镁：









硬脂酸钾：

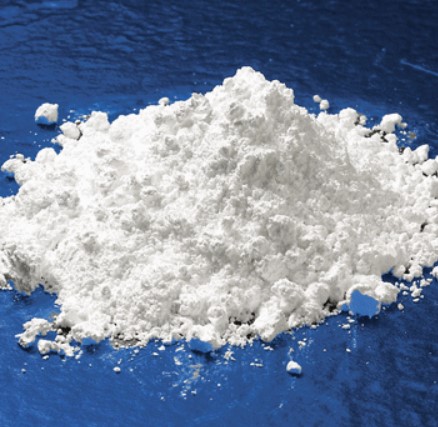

硬脂酸钠：
